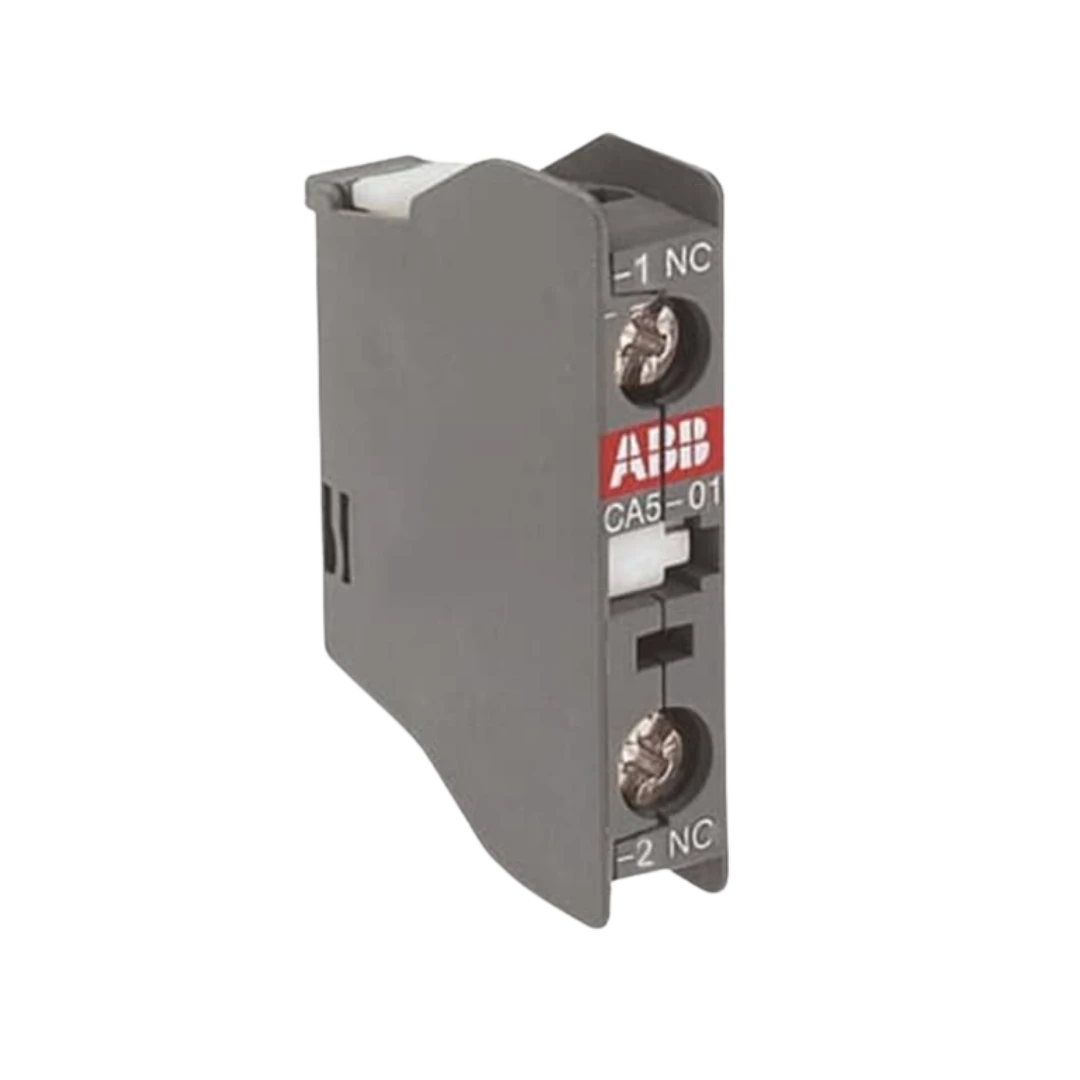

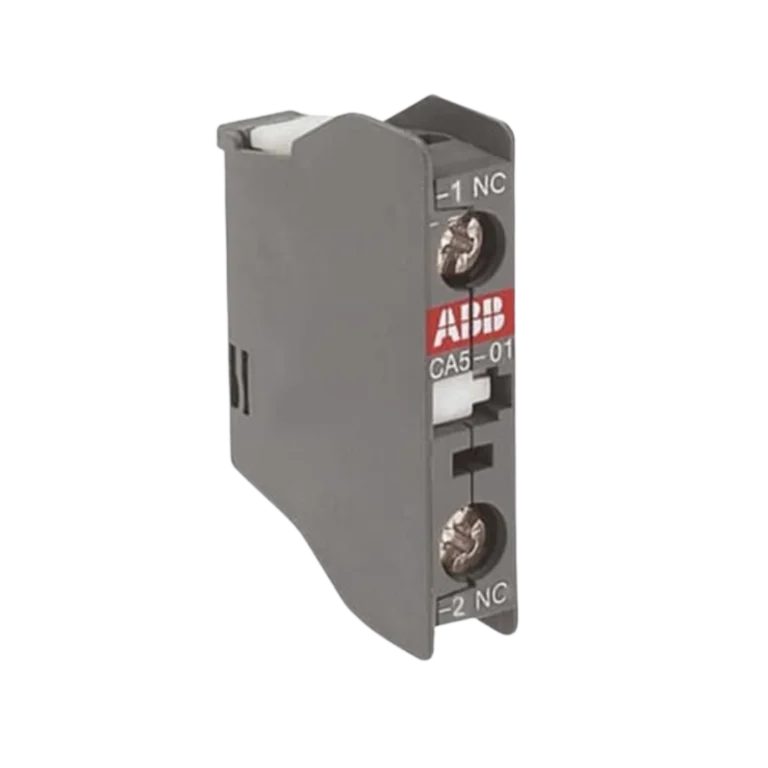

• Contato auxiliar normalmente fechado (NF), modelo CA5-01, para expansão de funções de comando e sinalização em painéis elétricos
  • 1 contato NF adicional acionado mecanicamente junto ao contator, acompanhando o estado real de energização (aberto quando o contator atua / fechado quando está desenergizado)
  • Indicado para circuitos de controle, automação, intertravamentos elétricos e realimentação de status para CLP/relés/controle local
  • Solução prática para aumentar a quantidade de pontos de contato disponíveis sem alterar o circuito de potência
  • Ajuda a melhorar a segurança funcional do comando, evitando acionamentos simultâneos (ex.: reversão, estrela-triângulo, redundâncias de partida)
  • Facilita diagnósticos e manutenção, permitindo sinalização clara de “contator ligado/desligado” e lógica de bloqueio por condição de falha
  • Acessório de montagem no contator (conforme compatibilidade mecânica da família CA5 com o modelo de contator instalado)
  • Ideal para padronização de quadros: mais previsibilidade, organização de bornes e repetibilidade de montagem

O contato auxiliar NF (CA5-01) é um acessório utilizado para ampliar as possibilidades de comando e monitoramento em sistemas que utilizam contatores. Na prática, ele adiciona um contato “normalmente fechado” ao conjunto, oferecendo um ponto extra para lógica elétrica sem exigir mudanças na parte de potência. Isso é especialmente útil quando o projeto precisa de intertravamento, realimentação de sinal para CLP, indicação em lâmpadas de painel, sinal de permissão/bloqueio para outro circuito de comando ou simplesmente quando faltaram contatos auxiliares no contator principal.

Em um circuito industrial, o contator é responsável por ligar e desligar cargas (motores, resistências, compressores, ventiladores, bombas, aquecedores), mas a tomada de decisão do sistema acontece no circuito de comando. É exatamente nesse circuito que o CA5-01 agrega valor: ao disponibilizar um contato NF vinculado mecanicamente ao acionamento do contator, ele permite construir lógicas com maior confiabilidade, porque o estado do contato reflete a posição do mecanismo do contator. Em termos simples: quando o contator está desenergizado, o contato NF permanece fechado, permitindo a passagem do sinal no circuito de comando. Quando o contator energiza e “puxa”, o NF abre e altera o estado do sinal, possibilitando intertravamentos e feedback.

A aplicação mais comum de um contato NF auxiliar é o intertravamento elétrico. Em partidas com reversão (frente/ré), por exemplo, o contator de “frente” precisa impedir que o contator de “ré” seja energizado ao mesmo tempo (e vice-versa). O contato NF do contator que está ativo é colocado em série com a bobina do contator oposto. Assim, quando um deles entra, seu NF abre e bloqueia automaticamente o comando do outro. O mesmo raciocínio se aplica em montagens estrela-triângulo, seleções de fontes, comandos alternados e qualquer lógica em que seja necessário garantir que uma condição impeça outra de acontecer.

Outra utilização muito relevante é a sinalização e supervisão. Em automação, é comum levar o status do contator até um CLP ou relé de monitoramento para que o sistema saiba se determinada carga está habilitada, bloqueada ou em falha. O contato NF pode ser usado como “sinal de disponibilidade” (fechado quando o contator está desligado) ou como parte de uma lógica de alarme (por exemplo, para indicar que um contator que deveria estar desligado foi acionado). Essa flexibilidade é valiosa para sistemas que precisam de rastreabilidade de eventos, diagnósticos rápidos e manutenção mais objetiva.

Em termos de projeto, o CA5-01 também ajuda quando o contator padrão não oferece contatos auxiliares suficientes para todas as necessidades do painel. É muito comum que um mesmo contator precise alimentar múltiplas funções: selo (auto-manutenção do comando), intertravamento, sinalização local, feedback ao CLP, permissivo para outro equipamento e até integração com sistemas de segurança de processo. Ao adicionar um bloco auxiliar, você evita improvisos, reduz derivações e mantém a lógica mais organizada e clara para quem instala, comissiona e faz manutenção.

O uso de um contato NF costuma ser preferido em lógicas de bloqueio e “permissivo”, porque ele naturalmente trabalha com o conceito de condição saudável. Em diversas arquiteturas, enquanto tudo está em repouso/normal, o NF permanece fechado permitindo que o circuito siga. Quando há atuação (ou uma condição que exige bloqueio), o contato abre e interrompe o caminho do comando. Isso contribui para tornar o sistema mais previsível, reduzindo a chance de uma falha mascarar um estado perigoso no comando. Importante: a filosofia exata (fail-safe, permissivo, parada por condição, etc.) depende do projeto e das normas aplicáveis à sua instalação, mas o contato NF é um elemento clássico para intertravamentos consistentes.

Na montagem, o ponto mais importante é garantir a compatibilidade do CA5-01 com o contator em uso (família e forma de fixação), além de respeitar as boas práticas de instalação elétrica. Como se trata de um componente do circuito de comando, ele deve ser aplicado dentro das categorias e limites previstos para contatos auxiliares (sinalização/comando), e não como elemento de manobra direta de cargas de potência. Uma vez instalado, o CA5-01 se torna um recurso adicional para criar lógicas mais robustas, melhorar a segurança do comando e oferecer ao sistema sinais mais claros de operação.

Se você está padronizando painéis ou fazendo retrofit, o CA5-01 costuma ser uma escolha objetiva: adiciona um contato NF extra sem aumentar complexidade, melhora o nível de controle sobre o circuito e facilita tanto a automação quanto a manutenção. Em aplicações onde tempo de parada custa caro, um simples contato auxiliar bem aplicado pode ser a diferença entre um diagnóstico rápido e horas de inspeção no painel, porque ele entrega um ponto confiável de informação sobre o estado do contator.
