• Inversores de frequência: indicado para painéis com inversores de frequência, oferecendo indicação local rápida da variável de processo e facilitando ajustes e diagnóstico em campo
• Versão completa N1040i-RE-485: mantém 1 relé (ALARM1), fonte auxiliar 24 Vcc e adiciona RS485 Modbus RTU, além da USB para configuração e monitoramento
• Alimentação: 100 a 240 Vca/cc (±10%), 50/60 Hz; consumo máximo 6 VA
• Formato: 1/16 DIN 48 × 48 mm, com recorte 46 × 46 mm e gabinete frontal IP65
• Entrada universal: termopares J, K, T, N, R, S, B, E, Pt100 e sinais 0–20 mA, 4–20 mA, 0–50 mV, 0–5 Vcc, 0–10 Vcc
• Comunicação: RS485 (interface com isolação ótica) e protocolo Modbus RTU escravo para integração com CLP/SCADA
• USB Micro B: uso com QuickTune para configurar, salvar e replicar parametrizações; monitoramento via porta COM com Modbus RTU
• Saída a relé (1): ALARM1 relé SPDT 3 A (240 Vca / 30 Vcc) para alarme, sinalização e intertravamentos simples
• Fonte auxiliar: 24 Vcc (±10%) / 20 mA máx. para alimentar transmissores (ex.: 4–20 mA 2 fios)
• Recursos de uso: escala e ponto decimal configuráveis, offset, filtro digital, bloqueio inicial de alarme e leitura com taxa de até 55 amostragens/s

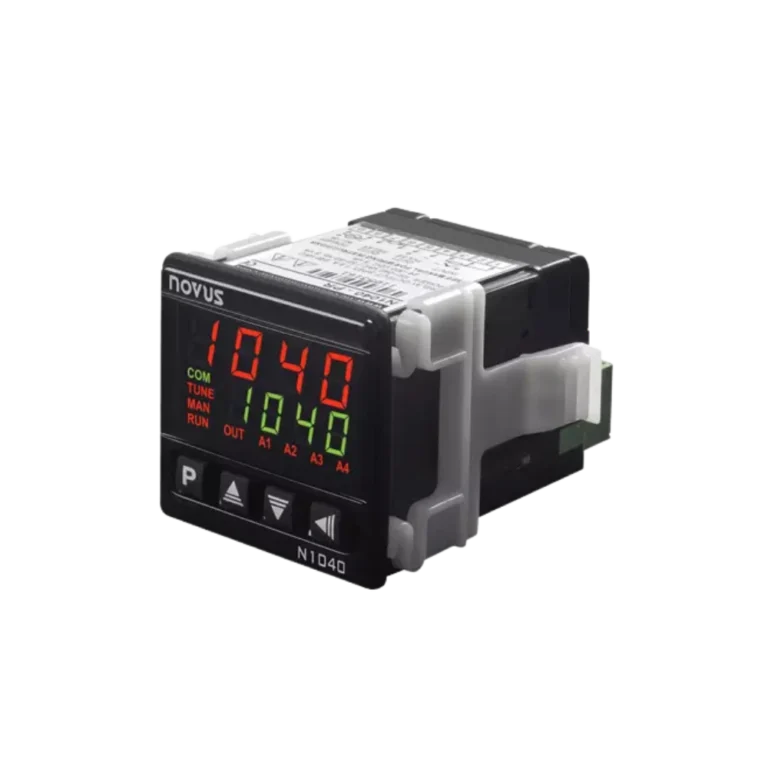

O N1040i-RE RS485 com USB é um indicador universal de processo em formato 48 × 48 mm (1/16 DIN), desenvolvido para indicar variáveis analógicas em painéis industriais com alto custo-benefício e grande flexibilidade de aplicação. Em painéis onde há inversores de frequência, a presença de um indicador local confiável reduz o tempo de diagnóstico e agiliza a tomada de decisão: a equipe consegue validar rapidamente se a variável do processo está coerente com o acionamento, setpoints e comportamento esperado do sistema.

Nesta versão “completa”, o equipamento combina três recursos que costumam ser decisivos para padronização: entrada universal (um único modelo para diferentes sensores), 1 relé para alarme/intertravamento e fonte auxiliar 24 Vcc para alimentar transmissores. Além disso, traz RS485 Modbus RTU para integração em rede e USB para configuração e monitoramento via computador, facilitando rastreabilidade de parâmetros e replicação de configuração entre painéis.

O N1040i aceita os principais sensores de temperatura usados na indústria, incluindo termopares J, K, T, N, R, S, B e E, além de Pt100. Isso permite aplicar o mesmo indicador em diferentes pontos do processo, reduzindo variedade de itens no estoque e simplificando substituições. Em aplicações associadas a inversores de frequência, isso é comum em malhas que envolvem aquecimento, refrigeração, processos térmicos e proteção do equipamento (temperatura de fluido, ambiente ou superfície).

Além de temperatura, a entrada universal cobre sinais típicos de instrumentação: 0–20 mA, 4–20 mA, 0–50 mV, 0–5 Vcc e 0–10 Vcc. Isso atende a transmissores de pressão, nível, vazão, posição e diversas variáveis de processo. A escala é programável pelo teclado e o ponto decimal é configurável, o que ajuda a apresentar a unidade “em engenharia” para operação, evitando leituras confusas e melhorando a padronização do painel.

A interface RS485 permite integrar o N1040i a um computador supervisor (mestre) em uma rede do tipo mestre-escravo, em que o indicador atua como escravo. Na prática, isso viabiliza leitura remota da variável, coleta para histórico, rastreabilidade de parâmetros e acesso aos registros/ajustes do instrumento por rede, conforme a estratégia do projeto. O protocolo suportado é Modbus RTU, amplamente usado em automação industrial, o que facilita a compatibilidade com CLPs e supervisórios.

A comunicação RS485 conta com isolação ótica na interface serial e permite configurar velocidade (baud rate), endereço e paridade. Esse conjunto dá flexibilidade para padronizar redes em diferentes setores da planta e manter o instrumento alinhado ao padrão de comunicação do cliente.

A USB Micro B do N1040i é voltada para configurar, monitorar ou atualizar firmware do equipamento por meio do software QuickTune. Um benefício prático para projetos com repetição de painéis é a possibilidade de salvar a configuração em arquivo, criar “padrões” e replicar parâmetros em outros indicadores, reduzindo erros humanos e acelerando comissionamentos. Para monitoramento, o N1040i pode ser reconhecido como uma porta serial (COM) e operar com Modbus RTU via USB, facilitando testes e validações em bancada.

O uso típico em campo é parametrizar rapidamente (range, ponto decimal, filtro, alarme), documentar a configuração e seguir para a instalação. Para aplicações que exigem monitoramento contínuo e com entradas/saídas conectadas, a solução padrão do equipamento é a rede RS485, mantendo a USB como uma via prática para ajuste e manutenção.

Na versão RE, o N1040i possui 1 relé associado ao ALARM1, do tipo SPDT, com capacidade de 240 Vca / 30 Vcc / 3 A. Isso permite usar o indicador como ponto de alarme local e também como parte de uma lógica simples de intertravamento, acionando sinalização, lâmpadas de aviso, relés auxiliares ou permissivos do sistema.

O instrumento permite configurar o alarme em funções como mínimo, máximo e diferencial, além de recursos úteis no dia a dia industrial, como bloqueio inicial de alarme (evita disparos indesejados na partida), offset para pequenos ajustes de indicação e filtro digital para reduzir ruído em sinais instáveis. Em painéis com inversores de frequência, esses recursos ajudam a evitar alarmes falsos por transientes e tornam a leitura mais útil para operação e manutenção.

A versão RE inclui uma fonte auxiliar de 24 Vcc (±10%), com corrente disponível de até 20 mA, ideal para alimentar transmissores que geram o sinal de entrada do indicador. Uma aplicação típica é alimentar transmissores 4–20 mA de dois fios, reduzindo a necessidade de uma fonte externa dedicada apenas para esse ponto. Esse recurso favorece a padronização do painel, reduz componentes e simplifica a instalação em campo, principalmente quando o objetivo é manter o painel mais compacto e com menos pontos de falha.

O N1040i-RE RS485 é montado em painel com recorte 46 × 46 mm, em corpo 48 × 48 × 80 mm, mantendo um padrão de instalação amplamente aceito na indústria. O frontal do gabinete possui IP65 quando instalado corretamente, atendendo ambientes industriais internos. A alimentação do item é 100 a 240 Vca/cc (±10%), com consumo máximo de 6 VA, o que facilita a aplicação em diferentes plantas e padrões elétricos sem necessidade de versão específica para cada rede. O equipamento também trabalha com taxa de leitura de entrada de até 55 amostragens por segundo, contribuindo para boa resposta em variações do processo.

Em sistemas com inversores de frequência, o N1040i-RE RS485 cumpre dois papéis ao mesmo tempo: entrega indicação local para a equipe enxergar a variável do processo no painel e oferece integração para automação via Modbus RTU. Isso permite padronizar o projeto e aumentar rastreabilidade: a variável pode ser lida localmente, enviada ao CLP/SCADA pela rede e, quando necessário, o instrumento pode ser parametrizado e documentado via USB. Com entrada universal, 1 relé e fonte auxiliar, ele atende com eficiência aplicações de temperatura e sinais analógicos em máquinas e utilidades industriais, mantendo a consistência do painel e reduzindo a complexidade de manutenção.
