O N480D-RRR na versão 24 Vcc com USB combina entrada para termopares/Pt100, recursos de controle PID e um conjunto de saídas com múltiplos relés para lógica de alarmes e intertravamentos.

• Inversores de frequência: recomendado para painéis com inversores de frequência quando é necessário manter o controle de temperatura estável e, ao mesmo tempo, ter saídas a relé disponíveis para permissivas, intertravamentos e alarmes do processo
• Modelo: N480D-RRR-24V com USB (48 × 48 mm / 1/16 DIN)
• Entradas: termopares J, K, T, N, R, S, B, E e Pt100 (seleção por parâmetro)
• Saídas da versão RRR: 3 relés + 1 pulso para SSR (OUTA relé, OUTB pulso, OUTC relé e OUTD relé)
• Especificação elétrica das saídas: OUTA/OUTC relé SPST-NA 1,5 A / 240 Vca, OUTD relé SPDT 3 A / 250 Vca, OUTB pulso 12 V máx. / 20 mA para SSR
• Controle: PID com auto-sintonia (autotune) e opção ON/OFF
• Alarmes: funções de alarme como mínimo, máximo, diferencial e falha de sensor, com saídas configuráveis como controle/alarme 1/alarme 2
• USB: Mini-B 2.0 (porta serial virtual), Modbus RTU, com QuickTune para configurar, salvar e replicar parâmetros
• Alimentação: 12 a 24 Vcc / 24 Vca (opção 24 V)
• Dimensão e proteção: 48 × 48 × 110 mm, recorte 45,5 × 45,5 mm, frontal IP65

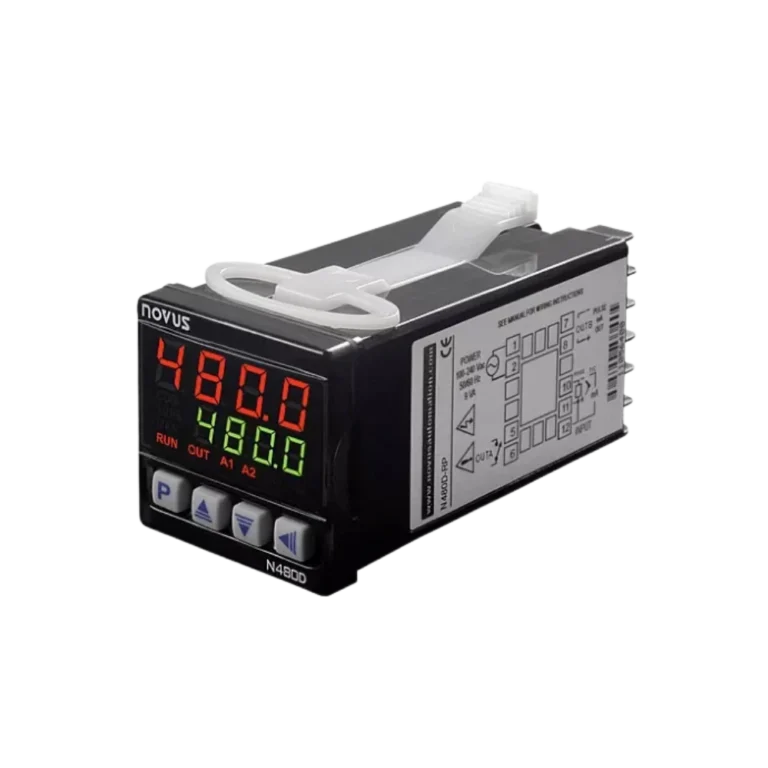

O controlador N480D-RRR 48×48 mm 24 Vcc com USB é um controlador de temperatura microprocessado voltado para aplicações industriais que exigem controle confiável, operação simples e um conjunto completo de saídas para lógicas de intertravamento e alarmes múltiplos. No formato 1/16 DIN (48 × 48 mm), ele facilita a padronização de painéis e a substituição de modelos antigos, mantendo uma solução compacta para máquinas seriadas, linhas de processo e skids que utilizam alimentação em 24 Vcc.

A versão RRR é indicada quando, além do controle de temperatura, o projeto precisa de mais saídas a relé para permissivas e sinalizações. Ela combina três relés e um pulso para SSR, oferecendo flexibilidade para distribuir funções entre controle e alarmes sem depender de relés externos em várias aplicações de máquina (por exemplo: alarme alto, alarme baixo, falha de sensor, habilitação de aquecimento, sinalização de ciclo).

O N480D aceita os principais sensores de temperatura usados na indústria, com seleção por parâmetro: termopares J, K, T, N, R, S, B e E e Pt100. Isso permite padronizar o controlador e apenas configurar o tipo de entrada conforme o sensor instalado na máquina, sem necessidade de alterações de hardware. As faixas típicas de medição variam por tipo de termopar e por Pt100, atendendo desde baixas temperaturas até processos em faixas elevadas, conforme a tabela do manual.

Na identificação do modelo, a versão RRR é descrita como: OUTA relé, OUTB pulso, OUTC relé e OUTD relé. Na prática, isso significa que você tem três saídas a relé disponíveis e ainda mantém uma saída de pulso para acionamento de relé de estado sólido (SSR).

Para dimensionamento do painel, o manual descreve: OUTA/OUTC como relé SPST-NA 1,5 A / 240 Vca (uso geral, carga resistiva), OUTD como relé SPDT 3 A / 250 Vca, e OUTB como pulso de tensão para SSR (12 V máx. / 20 mA). Essa combinação é útil para aplicações onde o SSR fica com o chaveamento frequente (controle mais estável) e os relés atendem alarmes, sinalizações e permissivas do sistema.

O N480D oferece controle PID e traz o recurso de auto-sintonia (autotune) para facilitar o comissionamento. Isso reduz tentativa e erro na partida da máquina e ajuda a alcançar estabilidade térmica com mais rapidez. Quando necessário, o controlador também permite operação em ON/OFF, opção comum para processos simples ou de alta inércia térmica. A lógica de autotune e os parâmetros de sintonia fazem parte do ciclo de sintonia do controlador, com indicação de execução durante o ajuste automático.

O controlador disponibiliza funções de alarme típicas para temperatura, como mínimo, máximo, diferencial, variações diferenciais e falha de sensor, além de recursos relacionados a fim de programa (quando aplicável ao perfil configurado). No N480D, as saídas podem ser configuradas com funções programáveis como controle, alarme 1 e alarme 2, permitindo que a estrutura de alarmes se adapte ao que a máquina precisa sem alterar hardware do painel.

Um ponto relevante para operação industrial é que a saída de controle pode ser desabilitada em situação de falha do sensor ou conexão inadequada, ajudando a evitar atuação indevida do aquecimento/refrigeração quando há problema de leitura.

A interface USB do N480D funciona como porta serial virtual (classe CDC) e utiliza protocolo Modbus RTU. Para uso, o procedimento indicado é instalar o QuickTune, conectar o cabo USB e reconhecer o dispositivo na porta COM. Um diferencial importante para fabricantes e integradores é que o controlador não precisa estar alimentado para comunicação pela USB: a própria USB fornece energia suficiente para a operação da comunicação, o que facilita parametrização em bancada e manutenção rápida em campo.

Além disso, a configuração realizada em um equipamento pode ser salva em arquivo e repetida em outros controladores, acelerando o comissionamento e reduzindo variação entre máquinas de uma mesma série.
O manual também ressalta que a USB não é isolada e foi pensada para uso temporário durante configuração e períodos de monitoramento, exigindo atenção às condições de conexão no ambiente de instalação.

A versão 24 V do N480D opera com alimentação 12 a 24 Vcc / 24 Vca, adequada para painéis DC e máquinas com fonte padrão 24 V. Em termos mecânicos, o controlador possui dimensões 48 × 48 × 110 mm, recorte de painel 45,5 × 45,5 mm, e painel frontal IP65, características que favorecem padronização e reposição rápida em ambientes industriais internos.

Escolha o N480D-RRR 24 Vcc com USB quando o seu projeto precisa de um controlador compacto para temperatura, mas com maior disponibilidade de relés para compor lógicas de segurança e sinalização no próprio instrumento. A versão RRR é especialmente útil em máquinas e processos que exigem múltiplos alarmes e intertravamentos, mantendo a praticidade do formato 48 × 48 mm e a agilidade de setup/backup por USB para padronizar configurações em séries de equipamentos.
