• Inversores de frequência: indicado para painéis com inversores de frequência quando é necessário visualizar a variável do processo com clareza e reagir rápido a mudanças
  • Modelo: Indicador universal de processos N1500 (96 × 48 mm / 1/8 DIN) com alimentação 24 Vcc
  • Alimentação do instrumento: 12 a 24 Vcc / 24 Vca (modelo 24 V)
  • Entrada universal: Pt100, termopares e sinais lineares (tensão e corrente) para diversas variáveis de processo
  • Alarmes: versão básica com 2 saídas de alarme, com possibilidade de expansão (conforme a versão)
  • Temporização de alarmes: recursos de atraso, pulso e oscilador, úteis para intertravamentos e segurança
  • Fonte auxiliar 24 Vcc: disponível para alimentar transmissores de campo (até 25 mA)
  • Recursos de operação: memória de máximo e mínimo, funções Hold e Peak Hold, entrada digital e indicação crescente/decrescente
  • Personalização avançada: linearização customizada com até 30 pontos para sensores não padrão
  • Proteção e instalação: frontal IP65 e montagem em painel com recorte padrão 45 × 93 mm

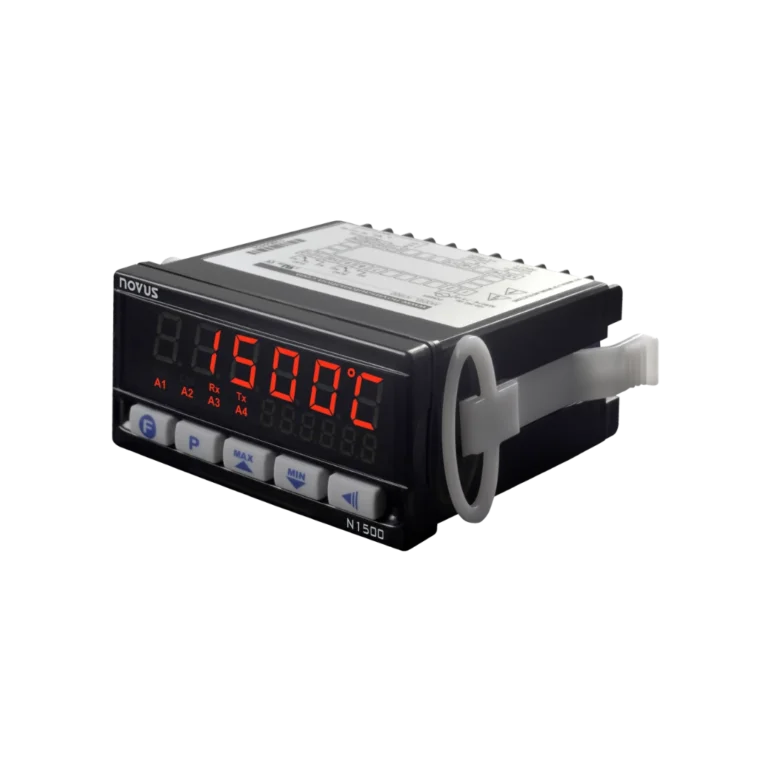

O indicador N1500 96×48 mm 24 Vcc é um indicador universal de processos desenvolvido para ambientes industriais em que a leitura precisa ser rápida, clara e confiável. Em painéis com inversores de frequência, ele se destaca por manter a variável de processo sempre visível ao operador e, ao mesmo tempo, permitir a configuração de alarmes para sinalização e intertravamentos simples, reduzindo o tempo de diagnóstico e ajudando a manter o processo dentro dos limites definidos.

Nesta versão com alimentação em 24 Vcc, o instrumento é indicado para máquinas e skids que já trabalham com padrão de baixa tensão no painel, facilitando padronização elétrica e simplificando integrações em linhas e equipamentos móveis. O N1500 é montado em painel no formato 1/8 DIN (96 × 48 mm), com profundidade adequada para quadros industriais, e recorte padronizado para instalação.

O N1500 na versão 24 V é alimentado em 12 a 24 Vcc / 24 Vca, oferecendo flexibilidade para diferentes padrões de alimentação em máquinas e painéis. Esse detalhe é especialmente útil quando o projeto do cliente já utiliza fontes 24 Vcc para sensores, CLPs e periféricos, evitando conversões desnecessárias.

Para instalação, o indicador deve ser fixado em painel e possui recomendações de boas práticas de cabeamento (separação de condutores de sinal e potência, rede própria para instrumentação e uso de filtro RC em bobinas, quando aplicável). O painel frontal possui grau de proteção IP65, contribuindo para maior robustez no dia a dia industrial.

Um dos principais diferenciais do N1500 é a entrada universal, que permite utilizar o mesmo indicador em diferentes medições, mudando apenas a parametrização. Ele aceita Pt100, diversos termopares e também sinais lineares de tensão e corrente, como 0–10 V e 4–20 mA, entre outros (conforme a lista de entradas do equipamento). Isso facilita a padronização do estoque e reduz tempo de manutenção, porque a substituição do indicador não “amarra” o cliente a um único tipo de sensor.

Além disso, o N1500 trabalha com alta capacidade de resposta e possui especificações voltadas a processos dinâmicos, com taxa de amostragem diferenciada conforme o tipo de entrada (temperatura e sinais analógicos) e boa exatidão para aplicações industriais.

Na versão básica, o N1500 possui 2 saídas de alarme, com possibilidade de versões com mais alarmes (de acordo com a identificação do modelo). Os alarmes podem operar em funções típicas de instrumentação, como mínimo, máximo, diferenciais e alarme de sensor aberto, permitindo sinalização no painel e intertravamentos simples de segurança ou processo.

Um recurso importante é a temporização de alarmes, que permite configurar comportamentos como atraso, pulso e oscilador. Na prática, isso ajuda a evitar disparos indevidos em partidas e dá mais controle sobre como o alarme deve agir em situações de segurança, permissivas e confirmações de condição de processo. O equipamento também oferece bloqueio inicial de alarme, que inibe a atuação quando o indicador é energizado e só libera o disparo após o processo sair e voltar à condição de alarme, reduzindo alarmes “de energização”.

Mesmo sendo alimentado em 24 Vcc (neste modelo), o N1500 disponibiliza uma fonte auxiliar de 24 Vcc para excitar transmissores de campo, com capacidade máxima de 25 mA. Isso é útil em instrumentação 4–20 mA a 2 fios, pois pode simplificar a montagem do painel e reduzir a necessidade de fontes auxiliares dedicadas apenas para alimentação de transmissores em pontos específicos.

Para a rotina de operação e manutenção, o N1500 inclui recursos que ajudam no diagnóstico local. Ele memorização de valores máximos e mínimos, além das funções Hold (congela a indicação) e Peak Hold (mantém o pico), que podem ser acionadas por tecla de função e também por entrada digital (contato seco), conforme a configuração do instrumento. Esses recursos são práticos em testes, comissionamentos e em processos em que o valor de pico precisa ser registrado pelo operador sem depender de sistemas externos.

Quando a aplicação exige trabalhar com sensores ou sinais que não são perfeitamente lineares, o N1500 oferece linearização personalizada com até 30 pontos, permitindo ajustar a curva de indicação para obter leituras mais fiéis dentro da faixa de trabalho. Esse recurso é valioso em processos especiais, onde a instrumentação pode ter particularidades e o cliente precisa manter a indicação coerente com a realidade do processo.

Escolha o indicador N1500 96×48 mm 24 Vcc quando você precisa de um instrumento robusto e versátil para leitura de processo em painéis industriais, especialmente em aplicações com inversores de frequência, instrumentação por Pt100/termopar e sinais 4–20 mA. Ele atende bem quando há necessidade de alarmes com lógica mais inteligente (temporizações e bloqueio inicial), fonte auxiliar para transmissores e recursos de diagnóstico local (máximo/mínimo, hold e peak hold). Tudo isso em um formato padrão de painel, facilitando padronização e manutenção.
