• Inversores de frequência: indicado para painéis com inversores de frequência quando a operação precisa enxergar a variável do processo com clareza e reagir rápido a desvios
• Formato 96 × 48 mm (1/8 DIN) para montagem em painel, com dimensões 96 × 48 × 92 mm e recorte 45 × 93 mm
• Alimentação 85 a 250 Vca: fonte ampla 100–240 Vca/cc (±10%), 50/60 Hz
• Display LED de alta resolução, com dígitos de 17 mm, favorecendo leitura à distância e diagnóstico rápido no chão de fábrica
• Entrada universal: termopares J, K, T, N, R, S, B, E, Pt100 e sinais 0–20 mA, 4–20 mA, 0–50 mV, 0–5 Vcc, 0–10 Vcc
• Alta taxa de amostragem: 5 amostras/s (Pt100 e termopares) e 15 amostras/s (entradas 0–50 mV, 4–20 mA, 0–5 V e 0–10 V)
• Alarmes com timer e histerese para lógica de intertravamento: atraso, pulso ou oscilador, além de bloqueio inicial para evitar disparos na energização
• Linearização customizada (até 30 pontos) para sensores não padrão e sinais personalizados
• Recursos de operação: memória de máximo e mínimo, funções Hold e Peak Hold, entrada digital para comandos e proteção por senha
• Opcionais conforme a versão: saída analógica 0–20 mA ou 4–20 mA, RS485 Modbus RTU e até 4 alarmes

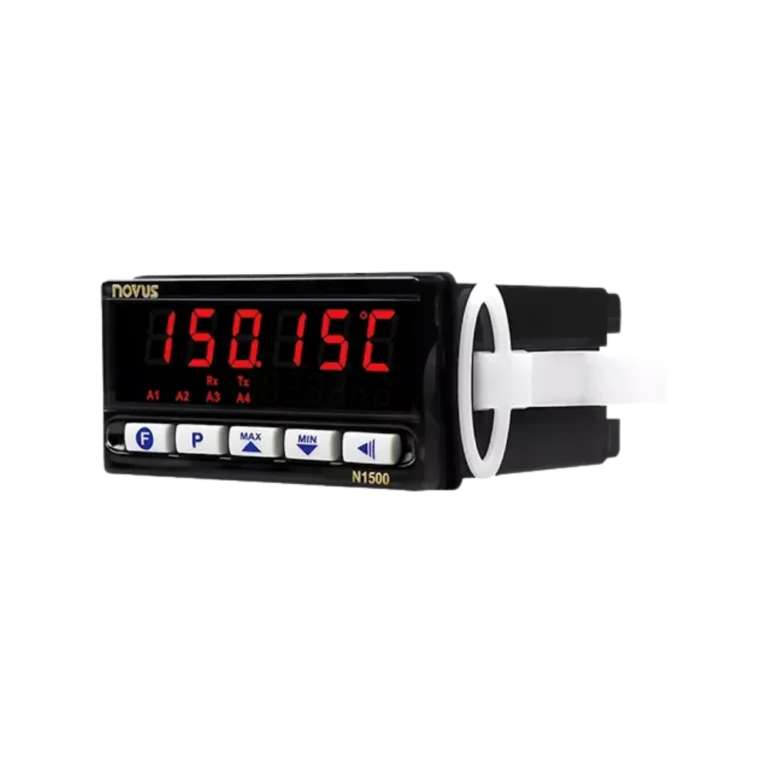

O N1500 é um indicador universal de processos projetado para aplicações industriais que exigem visualização clara, boa resposta e flexibilidade de entrada. Na prática, ele é usado para indicar a variável de processo (temperatura ou sinal analógico) diretamente no painel, com leitura confortável à distância graças ao display de alta resolução. Em painéis com inversores de frequência, o N1500 ajuda a manter a variável crítica visível para operação e manutenção, acelerando ajustes e reduzindo o tempo de diagnóstico em partidas, mudanças de receita e inspeções.

Nesta versão com alimentação “85 a 250 Vca”, o equipamento opera com fonte ampla 100–240 Vca/cc (±10%), o que simplifica padronização de painéis em diferentes plantas e padrões elétricos, sem necessidade de versões dedicadas para cada rede.

O N1500 aceita uma ampla gama de sensores de temperatura, incluindo termopares J, K, T, N, R, S, B e E, além de Pt100. Isso permite padronizar o instrumento mesmo quando a planta possui diferentes tipos de sensores em pontos distintos do processo. Para medições térmicas, o equipamento combina boa estabilidade com taxa de amostragem adequada, favorecendo leitura consistente e útil para tomada de decisão.

Além de temperatura, o N1500 trabalha com sinais industriais comuns de transmissores e condicionadores: 0–20 mA, 4–20 mA, 0–50 mV, 0–5 Vcc e 0–10 Vcc. Essa compatibilidade cobre grande parte das aplicações de pressão, nível, vazão e outras variáveis de processo. A configuração de escala e ponto decimal permite apresentar a variável em engenharia de forma alinhada ao padrão operacional do cliente.

A taxa de amostragem do N1500 foi pensada para processos que variam com rapidez: são 5 amostras por segundo para Pt100 e termopares e 15 amostras por segundo para entradas analógicas (0–50 mV, 4–20 mA, 0–5 V e 0–10 V). Isso contribui para uma indicação de alta performance, com resposta rápida e leitura mais fiel em processos dinâmicos, onde atrasos de leitura podem atrapalhar ajustes e diagnósticos.

O N1500 pode trabalhar com até 4 alarmes (dependendo da versão), permitindo criar limites de mínimo, máximo e funções diferenciais, além de alarme para condição de falha de sensor. Isso é útil tanto para sinalização local quanto para lógicas simples de intertravamento em painéis.

Para tornar os alarmes mais estáveis, o equipamento permite configurar histerese, evitando “liga e desliga” quando a variável oscila próxima do setpoint. Há também bloqueio inicial, que ajuda a impedir disparos indesejados quando o sistema é energizado e o processo ainda está estabilizando. Outro diferencial importante é a temporização de alarmes, com modos como atraso, pulso e oscilador, viabilizando lógicas de segurança e sinalizações mais inteligentes sem necessidade de módulos adicionais.

Para manutenção e comissionamento, o N1500 inclui funções que facilitam a análise local: memorização de máximo e mínimo, além de Hold (congelar a leitura) e Peak Hold (reter o pico). Esses recursos ajudam a identificar picos de processo, instabilidades e ocorrências rápidas que nem sempre são percebidas em tempo real.

O equipamento conta com entrada digital para acionar funções como Hold, Peak Hold e reset de máximo/mínimo, conforme parametrização. Para padronização e controle de acesso, também oferece proteção por senha, evitando alterações indevidas em escala, tipo de entrada e alarmes.

Quando o processo utiliza sensores não padrão ou sinais que exigem correção, o N1500 permite linearização personalizada com até 30 pontos, adequando a indicação ao comportamento real do sensor e melhorando a confiabilidade do valor exibido.

Para aplicações típicas de vazão obtida por diferencial de pressão, o N1500 pode habilitar a função de raiz quadrada quando utilizado com entradas analógicas compatíveis, facilitando a conversão do sinal para uma indicação mais coerente com a variável final.

Conforme a versão, o N1500 pode incluir saída analógica 0–20 mA ou 4–20 mA (retransmissão da PV) e comunicação RS485 Modbus RTU, facilitando integração com CLP/SCADA. Também existem versões com relés adicionais para ampliar o número de alarmes no mesmo instrumento, reforçando a padronização do painel.
